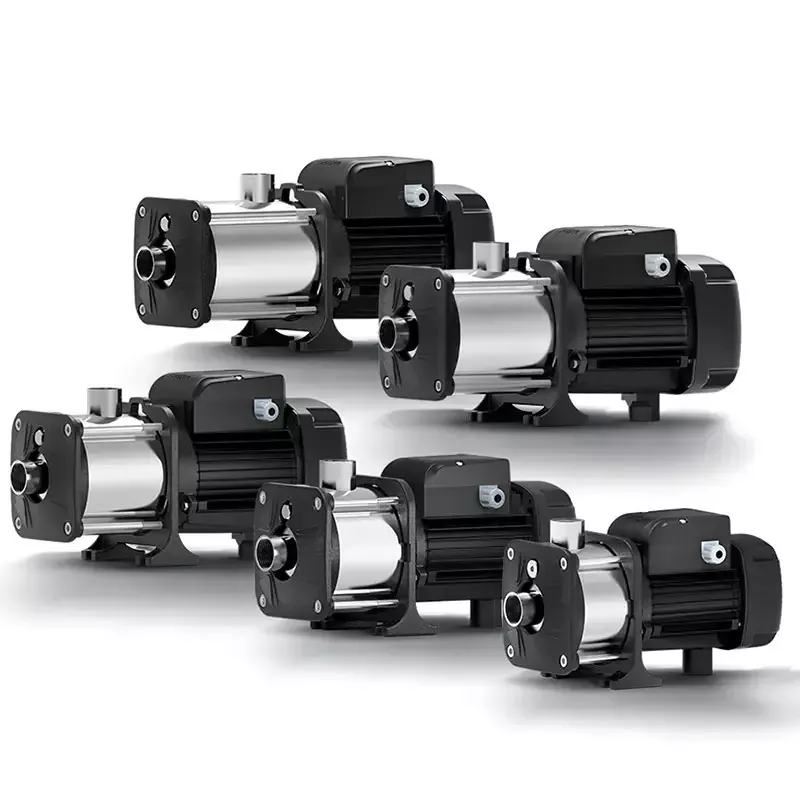

Viacstupňové tlakové čerpadlo

S maximálnym prietokom 7 m³/h je viacstupňové tlakové čerpadlo schopné čerpať širokú škálu kvapalín, vrátane pitnej vody, vody zo studní alebo vrtov a dokonca aj horúcej vody až do 105 °C. Vďaka tomu je vynikajúcou voľbou pre použitie v mnohých priemyselných odvetviach, od poľnohospodárstva a baníctva až po výrobu potravín a nápojov.

Jednou z kľúčových vlastností čerpadla CHM-4 je jeho kompaktný a ľahký dizajn. To uľahčuje inštaláciu a obsluhu aj v stiesnených priestoroch. Čerpadlo je tiež navrhnuté pre nízku hlučnosť a vibrácie, čo zaisťuje tichú a efektívnu prevádzku.

Ďalšou dôležitou vlastnosťou viacstupňového odstredivého čerpadla CHM-4 z nehrdzavejúcej ocele je jeho energetická účinnosť. Konštrukcia čerpadla zaisťuje, že spotrebuje menej energie ako iné čerpadlá s podobnou kapacitou, čo vám dlhodobo šetrí peniaze na nákladoch na energiu.

Viacstupňová tlaková pumpa je tiež vysoko všestranná a má k dispozícii širokú škálu prispôsobení, aby vyhovovala vašim špecifickým potrebám čerpania. Môžete si vybrať z rôznych možností motora, vstupných a výstupných veľkostí a obežných kolies, aby ste zaistili, že sa čerpadlo dokonale hodí pre vašu aplikáciu.

Horizontálne viacstupňové odstredivé čerpadlo série CHM z nehrdzavejúcej ocele je v súčasnosti na trhu pomerne vyspelý produkt, ktorý má kompaktnú konštrukciu a stabilnú prácu, nízku prevádzkovú hlučnosť, účinnosť až 44-70%. Všetky komponenty prechádzajúce vodou sú vyrobené z nehrdzavejúcej ocele AISI304. Je široko používaný v

1. Klimatizácia Chladiaci systém & HVAC systém

2. Úprava vody: Čistenie vody a filtrovanie vody

3. Systém zásobovania vodou: Dodávka potrubia a posilňovač budovy

4.  Rybný priemysel a poľnohospodárstvo: akvakultúra, zavlažovanie poľnohospodárskych podnikov a kvapkové zavlažovanie

Podrobnosti o produkte

Údaje o výkone

Model	Sila kW	Maximálny prietok m³/h	Max Head m	Ohodnotený bod (Flow@Head)	Obežné koleso Množ
CHM4-2	0.37	6.8	19.5	4m³/h@15m	2
CHM4-3	0.55	6.8	29.5	4m³/h@23m	3
CHM4-4	0.75	6.9	40	4 m³/h@31 m	4
CHM4-5	0.75	6.9	50	4 m³/h@39 m	5
CHM4-6	1	7.0	60	4 m³/h @ 46 m	6
CHM4-7	1.1	7.0	70	4 m³/h @ 53 m	7

Pracovný stav

1. Teplota kvapaliny: -15~105°C

2. Maximálna okolitá teplota: +45°C

3. Maximálny tlak: 10 barov

4. Stredné fyzikálne vlastnosti:

● Čistá voda alebo podobná vodná kvapalina (bez vlákna, suspenduje tuhá látka ≤ 3 % a priemer ≤ 2 mm)

● Nemrznúca kvapalina (hlavná zložka: glykol)

● Mierne korozívna kvapalina (PH 5-9)

● Tesniaca guma v čerpadle je EPDM (nedá sa použiť na dodávanie MINERÁLNEHO OLEJA)

5. Ak je nadmorská výška vyššia ako 1000 metrov a viskozita média je vyššia ako viskozita čistej vody, je potrebné zvýšiť rezervu vodného čerpadla, aby sa zabránilo prehriatiu motora.

Nie	Komponent	Materiál		Nie	Komponent	Materiál
01	Skrutka	SUS201		20	Skrutka	SUS201
02	Vypúšťacia skrutka	AISI304		21	Držiak	HT200
03	O-krúžok	EPDM		22	Rotor	Zvárací hriadeľ s AISI304
04	Kryt telesa čerpadla	HT200		23	Ložisko
05	Telo pumpy	AISI304		24	Coil Cork	NBR
06	Krycia matica	AISI304		25	Motor
07	Puzdro na umiestnenie záverečnej fázy	AISI304		26	Koncová doska	PBT
08	Vstupný difúzor	AISI304		27	Svorkovnica	PP
09	Obežné koleso	AISI304		28	Skrutka
10	Objímka hriadeľa z volfrámovej ocele	Volfrámová oceľ		29	Kondenzátor
11	Podporný difúzor	AISI304		30	Skrutka
12	Objímka hriadeľa	AISI304		31	Kábel Fairlead	PP
13	Objímka hriadeľa	AISI304		32	Spodná podpora
14	Difúzor	AISI304		33	Pružinová podložka
15	Ouletový difúzor	AISI304		34	Zadný kryt	HT200
16	Mechanické tesnenie	Grafit + SIC		35	Ventilátor	ABS
17	O-krúžok	EPDM		36	Kryt ventilátora	PP
18	Obkladový disk	AISI304		37	Skrutka
19	Drop Guard	NBR
