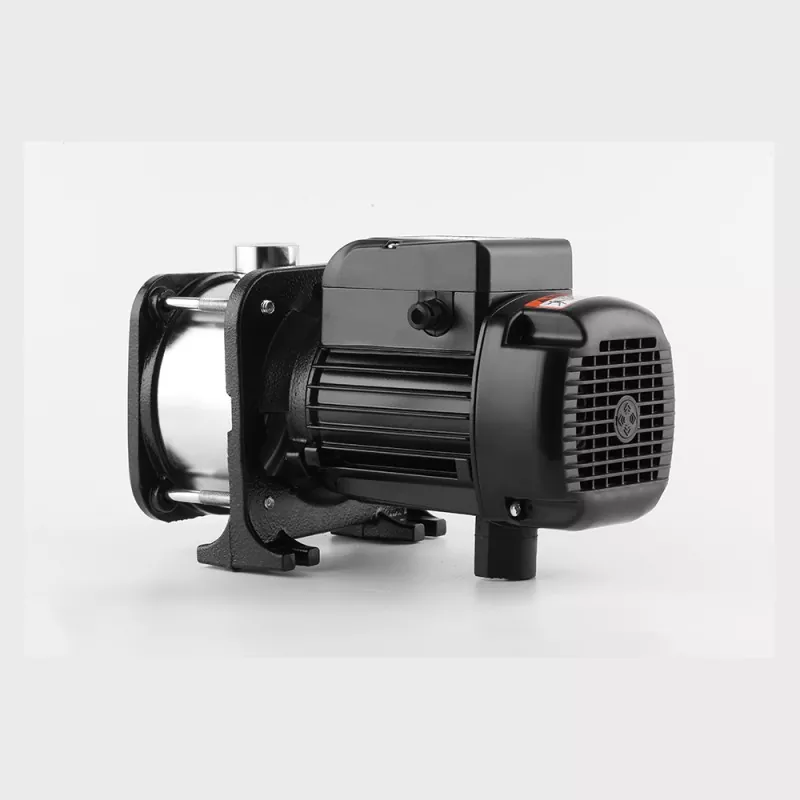

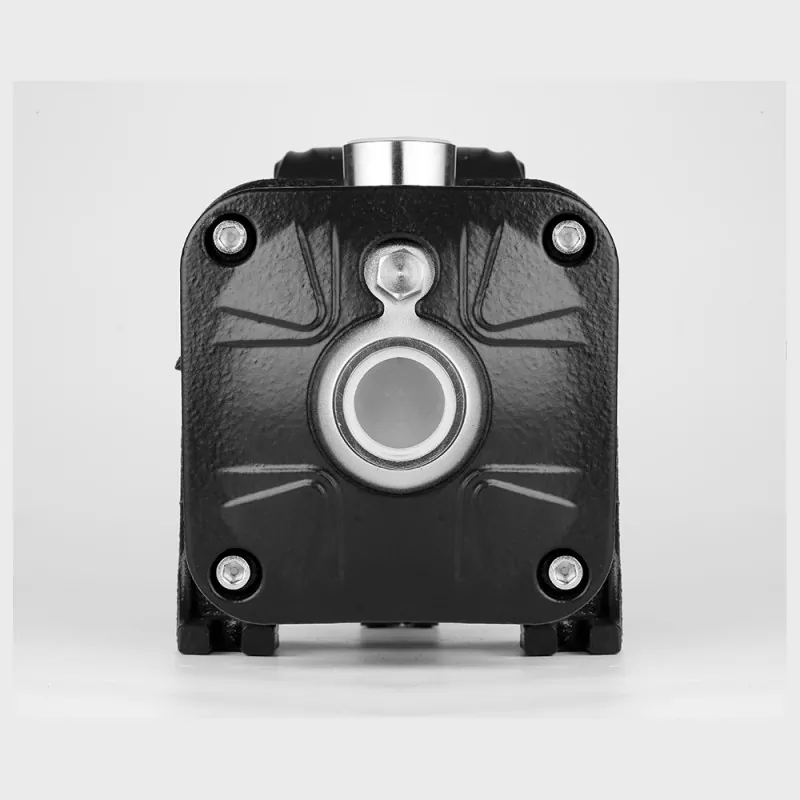

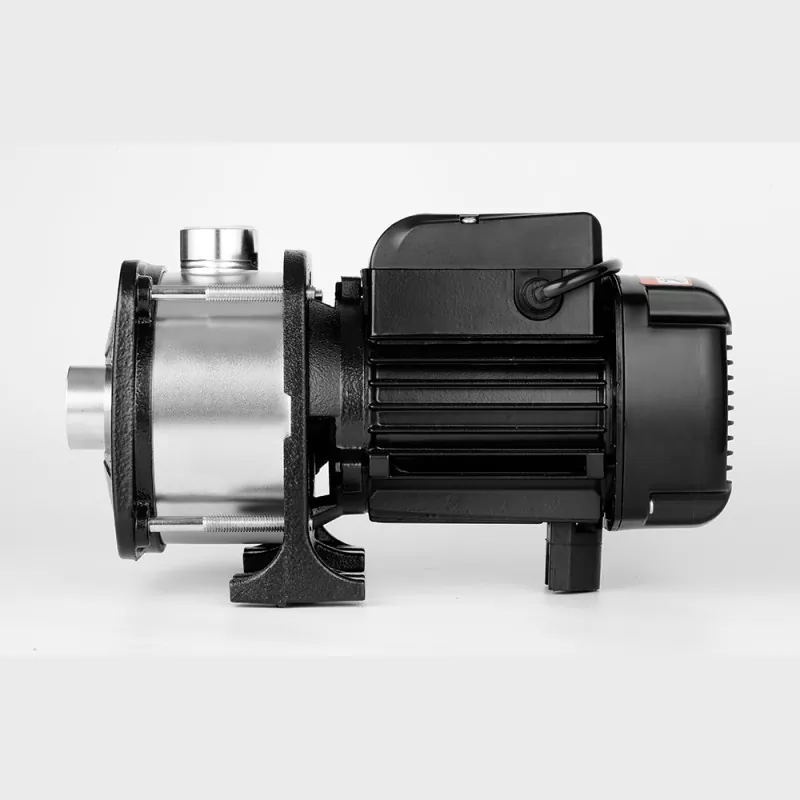

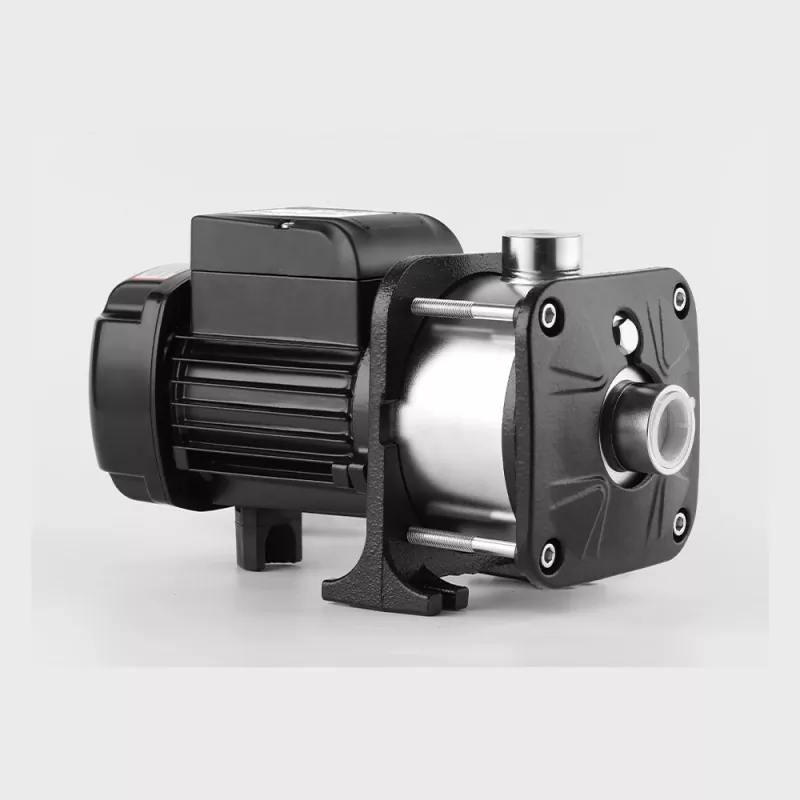

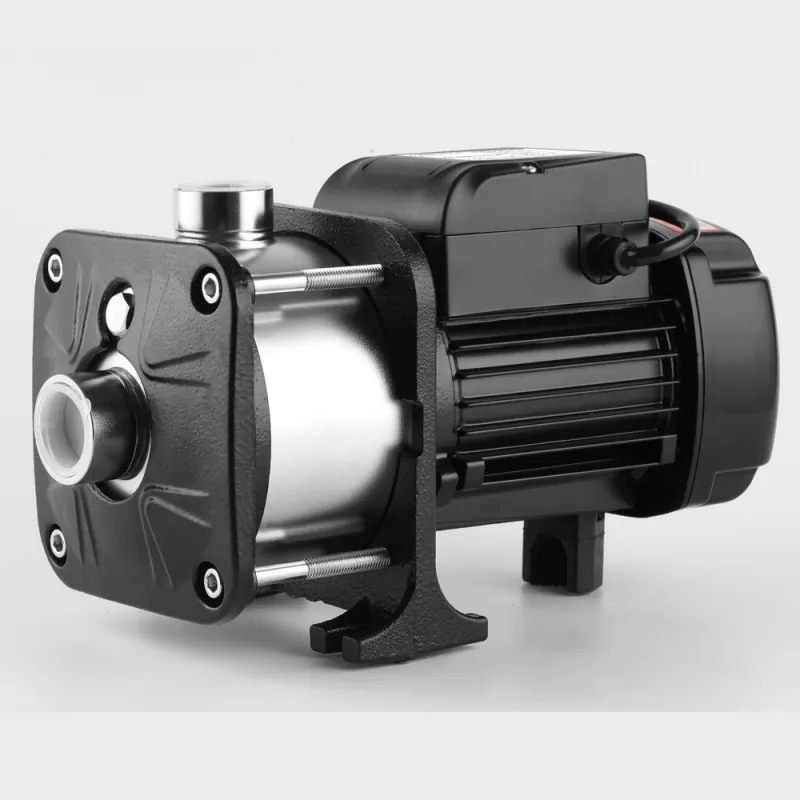

Vysokotlakové viacstupňové odstredivé čerpadlo

Toto čerpadlo je vyrobené z vysoko kvalitných materiálov z nehrdzavejúcej ocele, čím sa zabezpečuje dlhodobý a bez hrdze. Vďaka svojmu kompaktnému dizajnu sa čerpadlo CHM-2 zmestí do tesných priestorov a zároveň dodáva pôsobivý prietok až do 3 m³/h.

Jednou z najpôsobivejších funkcií tohto čerpadla je jeho viacstupňový dizajn. So štyrmi obežnými kolesami môže CHM-2 generovať vysoký tlak, vďaka čomu je ideálny pre aplikácie, ktoré vyžadujú vysoké čerpacie a vysokotlakové čerpanie.

Vlastnosti viacstupňového odstredivého čerpadla s vysokou hlavou:

- Vyrobené z vysoko kvalitných materiálov z nehrdzavejúcej ocele

- Kompaktná konštrukcia s prietokom až 3 m³/h

- Viacstupňový dizajn so štyrmi obežnými kolesami pre vysoký tlak a zdvih až 50 metrov

- Jednoduchá inštalácia a prevádzka s nízkou hladinou hluku a dlhou životnosťou

- Ideálne pre domácnosť, zavlažovanie a malé komerčné aplikácie

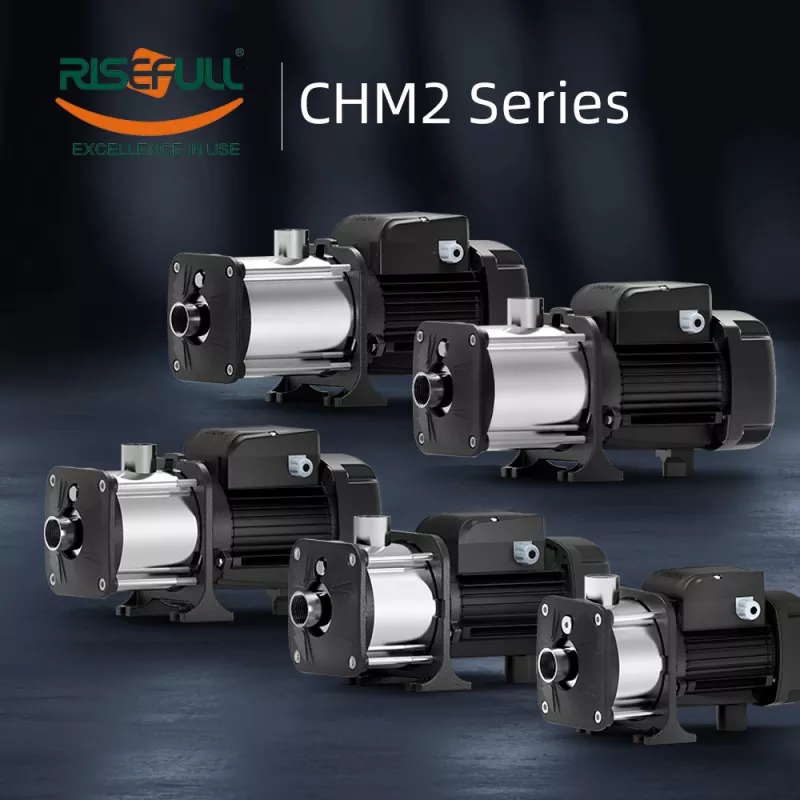

Horizontálne viacstupňové odstredivé čerpadlo CHM Series Horizontal z nehrdzavejúcej ocele je relatívne zrelý produkt na trhu, ktorý je v súčasnosti s kompaktnou štruktúrou a stabilným pracovným, nízkym prevádzkovým šumom, etivitou až do 44 až 70%. Všetky komponenty prechádzajúce vodou sú vyrobené z nehrdzavejúcej ocele AISI304.

1. Klimatizácia Chladiaci systém & HVAC systém

2. Úprava vody: Čistenie vody a filtrovanie vody

3. Systém zásobovania vodou: Dodávka potrubia a posilňovač budovy

4.  Rybný priemysel a poľnohospodárstvo: akvakultúra, zavlažovanie poľnohospodárskych podnikov a kvapkové zavlažovanie

Podrobnosti o produkte

Údaje o výkone

Model	Sila kW	Maximálny prietok m³/h	Max Head m	Ohodnotený bod (Flow@Head)	Obežné koleso Množ
CHM2-2	0.33	4.4	19.5	2m³/h@18m	2
CHM2-3	0.37	4.5	29.5	2m³/h@24m	3
CHM2-4	0.55	4.5	40	2 m³/h@32 m	4
CHM2-5	0.65	4.6	50	2 m³/h @ 40 m	5
CHM2-6	0.75	4.6	60	2 m³/h @ 47 m	6
CHM2-7	0.9	4.6	70	2 m³/h @ 57 m	7

Pracovný stav

1. Teplota kvapaliny: -15~105°C

2. Maximálna okolitá teplota: +45°C

3. Maximálny tlak: 10 barov

4. Stredné fyzikálne vlastnosti:

● Čistá voda alebo podobná vodná kvapalina (bez vlákna, suspenduje tuhá látka ≤ 3 % a priemer ≤ 2 mm)

● Nemrznúca kvapalina (hlavná zložka: glykol)

● Mierne korozívna kvapalina (PH 5-9)

● Tesniaca guma v čerpadle je EPDM (nedá sa použiť na dodávanie MINERÁLNEHO OLEJA)

5. Ak je nadmorská výška vyššia ako 1000 metrov a viskozita média je vyššia ako viskozita čistej vody, je potrebné zvýšiť rezervu vodného čerpadla, aby sa zabránilo prehriatiu motora.

Nie	Komponent	Materiál		Nie	Komponent	Materiál
01	Skrutka	SUS201		20	Skrutka	SUS201
02	Vypúšťacia skrutka	AISI304		21	Držiak	HT200
03	O-krúžok	EPDM		22	Rotor	Zvárací hriadeľ s AISI304
04	Kryt telesa čerpadla	HT200		23	Ložisko
05	Telo pumpy	AISI304		24	Coil Cork	NBR
06	Krycia matica	AISI304		25	Motor
07	Puzdro na umiestnenie záverečnej fázy	AISI304		26	Koncová doska	PBT
08	Vstupný difúzor	AISI304		27	Svorkovnica	PP
09	Obežné koleso	AISI304		28	Skrutka
10	Objímka hriadeľa z volfrámovej ocele	Volfrámová oceľ		29	Kondenzátor
11	Podporný difúzor	AISI304		30	Skrutka
12	Objímka hriadeľa	AISI304		31	Kábel Fairlead	PP
13	Objímka hriadeľa	AISI304		32	Spodná podpora
14	Difúzor	AISI304		33	Pružinová podložka
15	Ouletový difúzor	AISI304		34	Zadný kryt	HT200
16	Mechanické tesnenie	Grafit + SIC		35	Ventilátor	ABS
17	O-krúžok	EPDM		36	Kryt ventilátora	PP
18	Obkladový disk	AISI304		37	Skrutka
19	Drop Guard	NBR
